编者按： 强烈建议所有从事mRNA-LNP研发的同行精读这篇综述原文。必须明确的是，包封完整、粒径达标只是最基本的入场券，而非成功的保证。科研实验或临床试验的成败，往往由众多已知和未知的变量共同决定——从mRNA磷二酯骨架水解、可电离脂质酯键水解、脂质过氧化生成反应性醛类，到可电离脂质表观pKa变化影响内体逃逸，这些隐藏的降解路径时刻在左右最终结果。只有系统性地识别并理解这些影响因素，我们才能将工艺主动权真正握在手中，让实验设计、处方开发和质量控制朝着成功的方向迈进。

　　mRNA-LNP疫苗在新冠疫情期间完成了一次大规模的临床验证，但回过头看，这个平台一直被一个问题卡着脖子——稳定性。

　　Pfizer/BioNTech的Comirnaty早期要求−70℃储存，Moderna的Spikevax也要−20℃。即便后来标签有所放宽，常温窗口依然很短。WHO和UNICEF早就算过账：如果疫苗能做到热稳定，全球每年在冷链上的开销能省下一大笔，欠发达地区的可及性也会明显改善。

　　问题不是"mRNA会不会降解"，而是它同时被好几条路径拉扯着走向失效。这篇发表在Vaccines上的综述把mRNA-LNP的降解机制从头到尾梳理了一遍，值得仔细看看。

　　一、mRNA自己是怎么"烂掉"的

　　mRNA的化学结构决定了它天生比DNA脆弱。核糖2′位上多了一个羟基，这个看似不起眼的结构，恰恰是降解的起点。

　　磷二酯骨架的水解是非酶促降解的主线。2′-OH在中性到偏碱条件下被去质子化，然后作为分子内亲核试剂攻击相邻的磷原子，形成2′,3′-环磷酸中间体，最终断裂成带2′和3′磷酸末端的碎片。这个反应速率随温度呈Arrhenius式上升，Mg²⁺、Mn²⁺等二价金属离子能进一步降低反应能垒。还有一个容易被忽略的细节：AU富集、单链区域的mRNA比GC配对区断得更快。所以密码子优化不只是为了翻译效率，也是在调整水解敏感性。

　　5′帽和poly(A)尾是两端防线。 Cap1（m⁷GpppNᵐ）通过2′-O-甲基化降低DXO/DCP2脱帽及后续Xrn1样5′→3′外切效率，加帽不完全会增加脱帽-外切与天然免疫识别风险。poly(A)过短（如显著<50 150="">150 nt）翻译边际收益下降并可能增加胞质去腺苷化。储存中两条防线随时间退化。

　　氧化损伤不只是脂质的事。LNP中的离子化脂质和不饱和磷脂氧化后产生醛类（丙二醛、4-HNE等），这些小分子能扩散进颗粒内部和胞嘧啶等碱基反应形成加合物。Packer等用LC-MS在储存的COVID-19 mRNA-LNP中直接检到了胞嘧啶加合，而且和翻译活性的丢失强相关。

　　RNase污染是制造端的老问题。外源RNase来源广泛——操作环境、试剂、容器表面、人员。只要封装稍有破损或颗粒融合导致mRNA暴露，外切酶和内切酶就能在极短时间内把链切短。

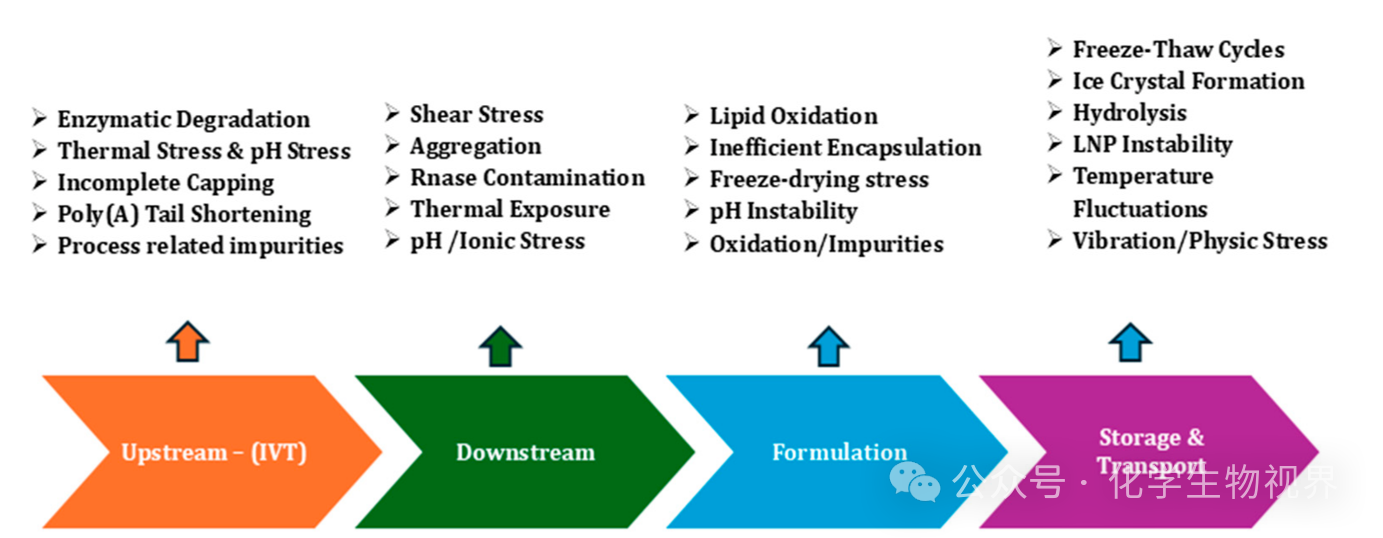

图1. mRNA-LNP工作流程中的不稳定性因素。图中展示了整个生产和分发过程中影响mRNA和LNP稳定性的关键因素。在IVT（上游）阶段，风险包括酶降解、温度和pH胁迫、加帽不完全以及尾缩短。下游加工会引入剪切、聚集、RNase污染以及pH/离子胁迫。在制剂过程中，可能会出现包封效率低、氧化、冷冻干燥和pH不稳定。在储存和运输期间，冻融循环、水解、温度波动和物理胁迫会进一步损害稳定性。

　　二、LNP不是被动包装，它自己也在"坏"

　　典型的mRNA-LNP由四种组分构成：离子化脂质（约40–50%）、辅助磷脂DSPC（约10–15%）、胆固醇（约35–45%）和PEG-脂质（约1–3%）。每一类都有自己的降解路径。

　　酯水解是化学降解的主要通道。离子化脂质（ALC-0315、SM-102、MC3等）和DSPC都含有酯键。水分子或氢氧根攻击酯羰基碳，生成游离脂肪酸或单酰甘油，头部基团随之改变。结果就是脂质膜packing变松、表面电荷变化、mRNA泄漏、粒径增大、PDI上升。温度高、偏碱环境、残留乙醇都会加速这个过程。有意思的是，质子化状态的离子化脂质会一定程度"护住"酯键，但一旦氧化副产物堆积，水解反而更快。

　　脂质氧化的触发因素包括光照、分子氧、痕量Fe³⁺/Cu²⁺和升温。多不饱和尾链和胆固醇是主要靶点，氧化产物进一步裂解成醛，醛再和mRNA形成共价加合。单个加合出现在长转录本上就足以让全长翻译报废。

　　pKa漂移是一个容易被忽视的质量属性。可电离脂质在LNP内的表观pKa是稳定性指示CQA：它影响酸性内体中的质子化程度和内体逃逸效率。通常用TNS荧光法测定——阴离子TNS随pH结合带正电脂质表面，取荧光–pH曲线拐点作为表观pKa；肌注mRNA-LNP经验区间约6.6–6.9，肝/寡核酸递送约6.2–6.5。储存中若发生离子化脂质头基氧化、N-氧化、酯水解或醛类杂质累积，表观pKa可发生偏移；此类偏移常不伴DLS粒径变化，但会通过内体逃逸效率下降造成效价损失。

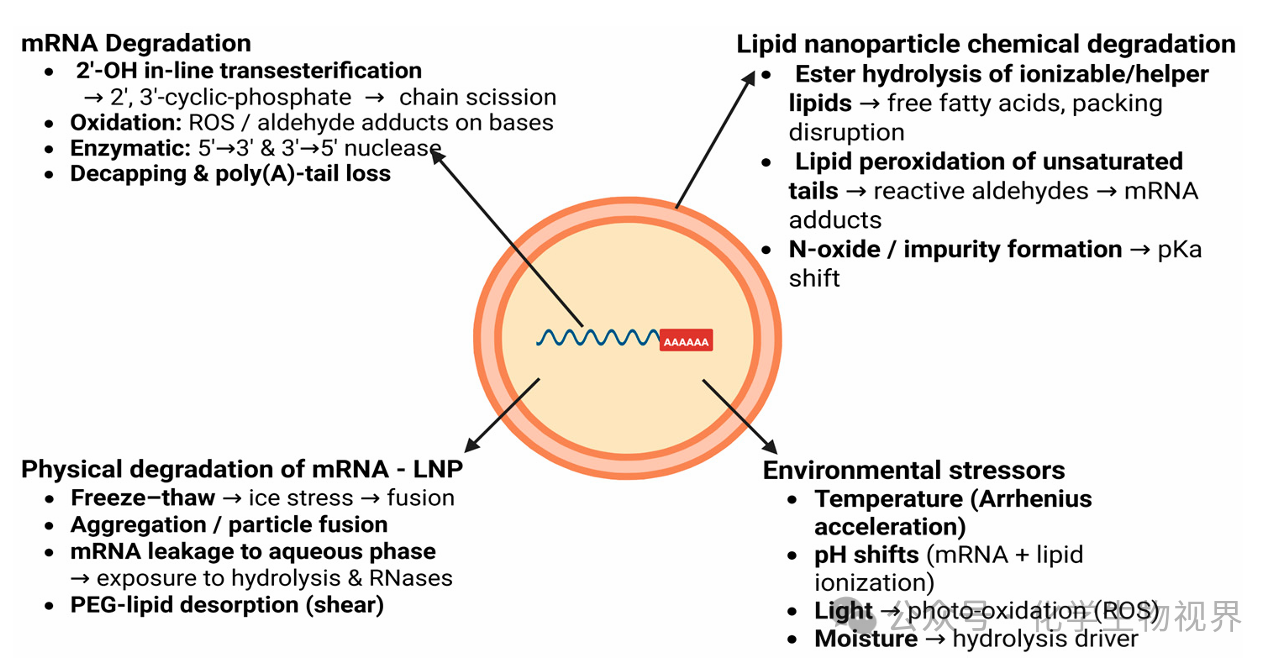

图2. mRNA-LNP制剂的主要降解途径。该示意图总结了化学和物理不稳定性机制，包括mRNA主链水解、氧化、酶降解、poly(A)尾丢失、脂质水解和氧化，以及聚集、泄漏、结构变化和冻融损伤。这些过程受温度、pH、光照和水分等环境压力因素的影响。

　　三、哪些应力因子最要命

　　综述里有一张很实用的表，把因子、机制、影响和缓解策略列在一起。实际工作中最常碰到的是这几个：

　　温度是最直接的加速器。升温同时推动骨架水解、脂质氧化和相变。但反过来也说明，把温度降下来是最有效的保护手段——封装mRNA在热应力下的降解速度比裸mRNA慢约9倍。

　　冻融是物理破坏的大头。冰晶形成带来渗透压应力和机械形变，未冻相中溶质浓缩导致相分离。没有冷冻保护剂的情况下，2–3次冻融就能让效价掉一半以上。5–10%的蔗糖或海藻糖通过玻璃化基质来限制分子运动，能把多次冻融后的粒径、PDI和封装率都拉回可接受范围。

　　pH的影响比很多人以为的大。极端酸或碱都催化磷二酯水解，偏酸还加速离子化脂质的酯水解。Comirnaty后来从PBS缓冲体系换成Tris/蔗糖配方，一个重要原因就是磷酸盐在冻融过程中会发生pH漂移，而Tris更抗这个。

　　光的问题比较隐蔽。紫外和高能可见光通过光敏反应生成活性氧（ROS），直接氧化碱基和脂质。有实验显示，光照后封装率没怎么变，但mRNA已经严重降解，转染活性几乎归零。实际解决方案很简单：琥珀色或不透明瓶子，避光包装。

　　水分是水解反应的介质。液态制剂中的残水即使在冷冻状态下也能缓慢驱动水解。冻干把水分压下去之后，化学降解速率显著下降。不过截至目前，还没有一款冻干mRNA疫苗获批上市，这个方向还在临床前和早期开发阶段。

　　剪切和震动来自运输和处理。长时间震动会导致PEG-脂质从表面解吸附，颗粒融合，粒径翻几倍，未封装mRNA释放。运输环节的减振和配方中的表面活性剂辅助是必要的。

　　表1. 影响mRNA-LNP稳定性的因素，包括其机制、对产品的影响及缓解策略。

　　四、现在怎么稳住它

　　综述把稳定化策略分成几个层次：

　　缓冲和辅料优化是第一层。Tris/tromethamine体系抗冻融pH漂移，10%左右的蔗糖做玻璃化保护，EDTA螯合金属离子，柠檬酸抑制氧化副反应。这些手段在已上市的Comirnaty和Spikevax中已经在用。

　　分子工程是更根本的方向。脂质端用哌啶类离子化脂质替代传统酯键密集的结构，降低本征水解和过氧化速率。mRNA端通过密码子优化、UTR重设计、poly(A)长度精确控制、N1-甲基假尿苷修饰等手段提高稳定性。不过要注意，核苷修饰降低的是免疫原性，对化学水解稳定性没有直接帮助。

　　固体制剂是摆脱超低温冷链最有希望的路径。冻干、喷雾冻干等技术把水分去掉，化学降解失去介质。难点在于冻干过程本身有冰晶和脱水应力，需要内外双路保护——外部蔗糖/海藻糖玻璃化基质，内部海藻糖通过氢键稳定mRNA。Liu等提出的双功能海藻糖策略就是朝这个方向走的。

　　工艺和包装控制容易被低估。减少液气界面、控制震动、使用不透光容器、严格管控原料脂质中的过氧化物和醛杂质，这些"基本功"对最终产品的稳定性影响很大。Bird-sall等检到部分ALC-0315批次中醛杂质超过0.05%，说明原料纯度管控不是小事。

　　表2. 降解途径、稳定化策略及支持证据。

　　五、质控不能只看粒径

　　这是综述里最值得质控和CMC同行注意的部分。

　　很多情况下，DLS显示粒径没变，但IP-RP-HPLC已经检到mRNA碎片化，LC-MS发现了脂质-RNA加合，TNS测到pKa偏移。任何一个缺陷都能让效价掉下来，但颗粒直径毫无反应。所以综述建议至少做一套正交组合：

• RNA完整性：IP-RP-HPLC或CGE

• 封装率和总量：RiboGreen（±Triton X-100），辅以LC-MS/MS或AUC

• 粒径和形貌：DLS/NTA，必要时cryo-TEM或SAXS看内部结构

• 脂质降解和杂质：LC-MS，DNPH衍生化测醛

• 表观pKa：TNS荧光法

• 效价：体外报告基因转染，体内免疫原性

• 这套方法现在远没有成为行业标配，但综述的判断是对的：只盯粒径和封装率，等于蒙着眼睛做稳定性。

表3. mRNA-LNP表征分析方法总结。

　　六、结论和未来往哪里走

　　1. 稳定性是mRNA-LNP平台的最大瓶颈：温度、pH、氧化、水分、机械应力和酶降解共同作用于mRNA和LNP，且各降解路径互相加速而非独立发生。

　　2. 当前策略只治"标"，未治"本"：冷冻保护剂、冻干、缓冲优化等手段有效缓解了聚集、融合、泄漏等物理不稳定性，但对磷二酯水解、酯键水解、脂质氧化及加合物形成等化学降解几乎无能为力。

　　3. 下一代脂质必须"化学稳健"：现有临床脂质（MC3、ALC-0315、SM-102）为了递送效率和可降解性引入了酯键和氧化敏感基团，代价是储存稳定性差。未来需要通过计算化学、高通量筛选来设计抗水解、抗氧化的新骨架（如哌啶类）。

　　4. 制造工艺是降解的起点：降解不只在储存中发生——IVT、纯化、混合、过滤、灌装、冻融每一步都可能引入残留溶剂、溶解氧、金属离子等"种子"。需要从源头控制。

　　5. 分析方法需要标准化：粒径、PDI、封装率等常规放行指标无法预测体内效价。行业急需将脂质氧化、水解、pKa漂移、加合负荷等CQA纳入标准面板，并建立与生物效价的关联。

　　6. 从"经验试错"走向"预测建模"：目前的稳定性研究高度依赖实时测试，耗时耗钱。未来应整合降解动力学、机器学习和QbD（质量源于设计）原则，建立机制驱动的预测模型，实现处方的理性优化。

　　从−70℃到冷藏的进步证明理性设计有效，但只有把化学稳定性做成处方本身的属性，mRNA才能真正从"冷链资产"变成普通药品。

　　编译资料来源：Khan MFH, Islam T, Mishra A, Kamen AA. Possible Mechanisms of mRNA-LNP Degradation: A Comprehensive Review.Vaccines2026,14,620. https://doi.org/10.3390/vaccines14070620
