您是否正在使用单柱批处理色谱来纯化目标物质？但您是否面临着溶剂消耗高、产品流稀释以及通量降低等局限性？如果是这样，您可能正在寻找一种能够克服这些局限性的替代纯化策略。

　　1. 什么是模拟移动床色谱（SMB）？

　　模拟移动床（Simulated Moving Bed，SMB）色谱是一种连续多柱纯化技术，它能够高效利用固定相，同时减少溶剂消耗。它特别适用于二元或拟二元混合物的分离和纯化，包括对映异构体、糖类、石油化工产品和精细化学品。

　　2. 常规批处理色谱

　　在常规色谱中，样品混合物被注入单根色谱柱，并由流动相携带通过固定相。由于每种化合物与固定相的相互作用不同，它们通过色谱柱的速度也不同：

• 　　弱保留组分移动更快

• 　　强保留组分移动更慢

　　因此，分离后的化合物在不同时间离开色谱柱，可以分别收集（图1）。然而，在注入下一个样品之前，通常必须先将前一个样品完全洗脱，并对色谱柱进行再平衡。

　　尽管常规批处理色谱灵活且相对简单，但在工业规模上存在缺点。在整个过程中，固定相并未持续用于分离。这可能导致生产效率有限、溶剂消耗高、产品稀释、需要重复再生步骤以及产品损失。

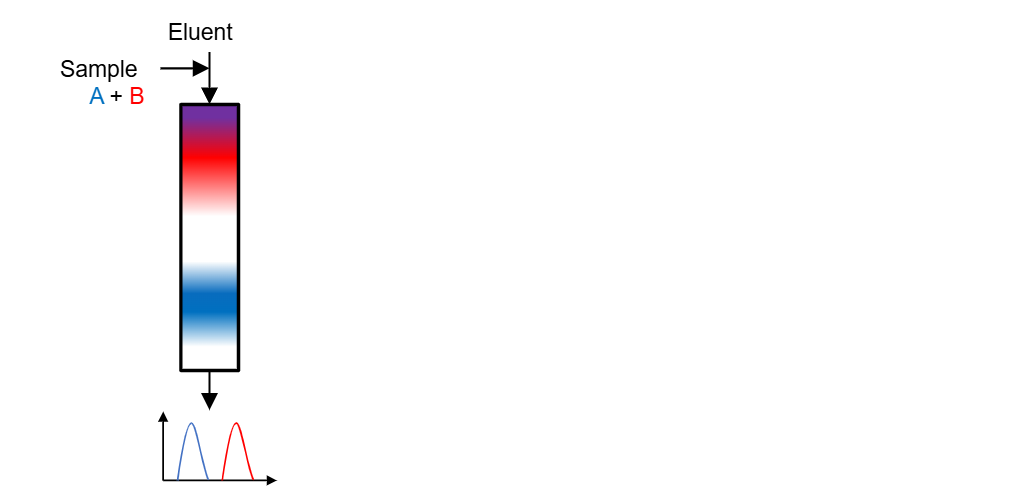

图1：单柱分离；A – 快速洗脱组分，B – 保留组分；图片由 KNAUER 提供

　　3. 从TMB到 SMB

　　SMB 的理论基础是真移动床（True Moving Bed, TMB）工艺。在理想的 TMB 系统中，液体流动相和固体固定相连续向相反方向移动。这种逆流运动有效利用了组分对两相的不同亲和力。

　　要理解 TMB 的原理，可以考虑一个由组分 A 和 B 组成的二元混合物。组分 A 被固定相强保留，而组分 B 保留较弱，优先随液相移动。在优化条件下，两种组分向相反方向迁移，可以从两个独立的出口连续收集（图2）。尽管这一概念在理论上很有吸引力，但物理移动填充的色谱吸附剂是困难的。

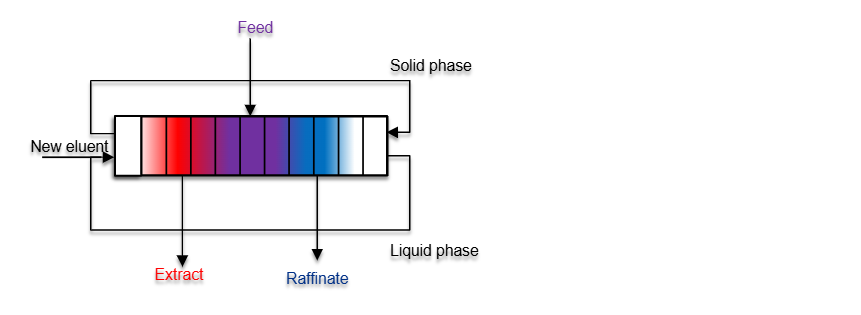

图2：真正移动床概念；图片由 KNAUER 提供

　　四个工艺端口将系统分为四个功能区（I 区 – IV 区）：

• 　　洗脱液（脱附剂）入口

• 　　提取液出口

• 　　进料入口

• 　　提余液出口

　　进料和洗脱液连续进入，同时抽出两种产品流：

• 　　提取液： 强保留/后洗脱组分

• 　　萃余液： 弱保留/先洗脱组分

　　四个功能区：

　　每个区执行特定任务，因此具有各自的内部流速（VI – VIV）：

• 　　I 区：再生固定相

• 　　II 区：防止弱保留组分污染提取物

• 　　III 区：防止强保留组分污染残液

• 　　IV 区：再生剩余溶剂以供内部使用

　　4. TMB 如何转化为 SMB？

　　SMB 通过保持固定相（吸附剂）不动来避免移动它的问题。SMB 不是移动吸附剂，而是周期性地移动液体入口和出口端口的位置。相对于这些移动的端口，固定相看起来向与液体流动相反的方向移动。因此，SMB 模拟了 TMB 系统的逆流运动，而无需物理传输固相（图3）。

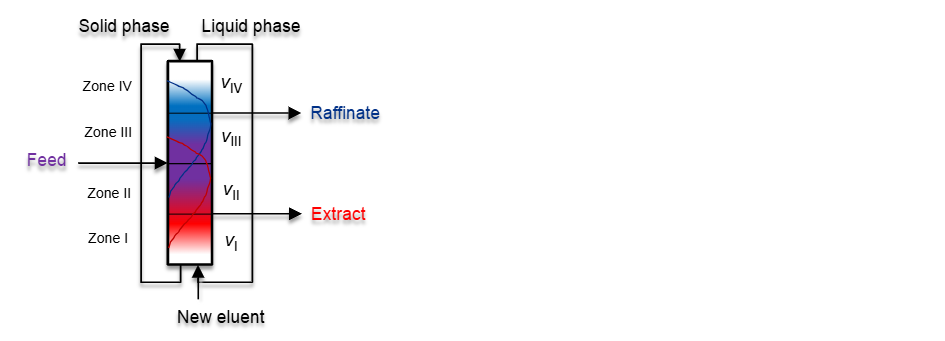

图3：将 TMB 概念转化为 SMB 概念；图片由 KNAUER 提供

　　一个典型的 SMB 系统由几根连接成闭环的色谱柱组成。标准配置为八根色谱柱，但具体数量取决于应用。

图4：SMB 概念；图片由 KNAUER 提供

　　在定义的切换间隔后，所有端口沿液体流动方向向前移动一根色谱柱。色谱柱保持静止，但它们在系统内的功能发生变化。重复此步骤会产生固定相与液相相反方向的表观运动。色谱柱的数量（即八根）决定了完成一个 SMB 循环所需的切换次数。

　　经过初始过渡期后，系统达到循环稳态。在每次切换间隔期间浓度仍然变化，但整体浓度分布在每个完整的切换周期后重复。

　　使用的色谱柱越多，切换步骤越小，SMB 就越接近理想的 TMB 过程。色谱柱数量较少的系统表现出更明显的离散切换行为，可能需要详细的动态模型来进行精确的工艺设计。

　　5. SMB 有哪些优势？

　　1） 连续操作和提高生产效率

　　SMB 的主要优势在于其连续操作。进料和洗脱液连续引入，同时连续抽出纯化的产品流（提取物和残液）。这使得 SMB 系统能够长时间运行（数天甚至数周），中断最少。

　　由于多根色谱柱同时执行不同的分离任务，固定相的利用更加高效。这带来了更高的生产效率、改进的过程效率以及纯化产品流的连续生产。

　　2） 降低溶剂消耗

　　传统的批处理色谱通常需要大量的流动相来分离和回收各个组分。这通常会产生稀释的馏分，必须在下游工艺中进行浓缩。

　　SMB 维持内部浓度分布，并能更高效地利用流动相。溶剂的部分内部再循环是 SMB 工艺的一部分。

　　溶剂消耗的减少带来以下好处：

• 　　降低原材料成本

• 　　减少液体废弃物

• 　　降低溶剂蒸发的能源需求

• 　　产品浓度更高 – 减少下游浓缩步骤

　　3） 高回收率和一致的产品质量

　　一旦达到循环稳态，SMB 可以提供成分一致的产品流。其他优势可能包括高回收率、减少产品稀释、固定相的高效利用，以及方便集成到连续制造工艺中。

　　批处理 LC 与 SMB 有何区别？

　　6. SMB 的应用领域有哪些？

　　SMB 工艺已应用于多个领域，每天可纯化从克级到吨级的产品（图5）。

　　已建立和新兴的应用包括：

• 　　糖类纯化

• 　　石油化工分离

• 　　手性分离

• 　　精细化学品生产

• 　　医药中间体

• 　　选定的生物分子分离

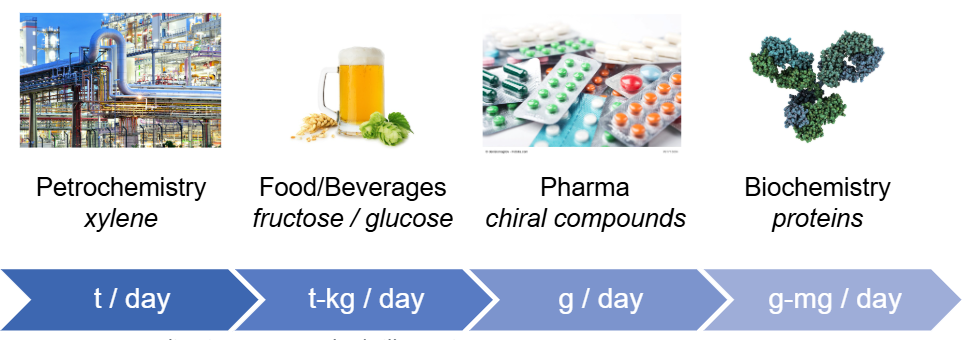

图5：SMB 应用领域

　　SMB 的局限性

　　虽然 SMB 并非适用于所有分离的最佳选择，但它绝对值得考虑。其设备和工艺设计比传统的单柱系统更复杂。必须精确控制多个泵、阀门、色谱柱和流路。充分了解吸附平衡、传质阻力和流体动力学对于方法开发非常重要。

　　经典的四个区 SMB 主要设计用于二元或拟二元分离。当遇到更复杂的混合物时，可能需要改进的构型、额外的分离阶段或几个耦合的 SMB 单元。

　　当在较长的运行周期内处理大量一致的进料时，SMB 是最经济的选择。对于小规模生产操作、频繁更换产品、复杂的多组分混合物或需要灵活梯度方法的过程，批处理色谱可能仍然是更可取的选择。

　　7. 结论

　　模拟移动床（SMB）色谱将真正移动床分离的概念转化为实用且高效的工业过程。SMB 不是物理移动吸附剂，而是周期性地移动进料、洗脱液、提取物和残液端口。这在固定相和流动相之间产生了明显的逆流运动。

　　与常规批处理色谱相比，SMB 可以显著提高生产效率，更好地利用固定相，减少溶剂消耗，并通过连续操作提供更浓缩的产品流。这些优势使 SMB 对于具有挑战性的大规模二元分离（例如药物对映异构体纯化）特别有吸引力。

　　尽管 SMB 需要精心的工艺设计、准确的操作数据和精确的控制，但它展示了如何将理想的分离原理转化为高效且稳健的工业技术。
